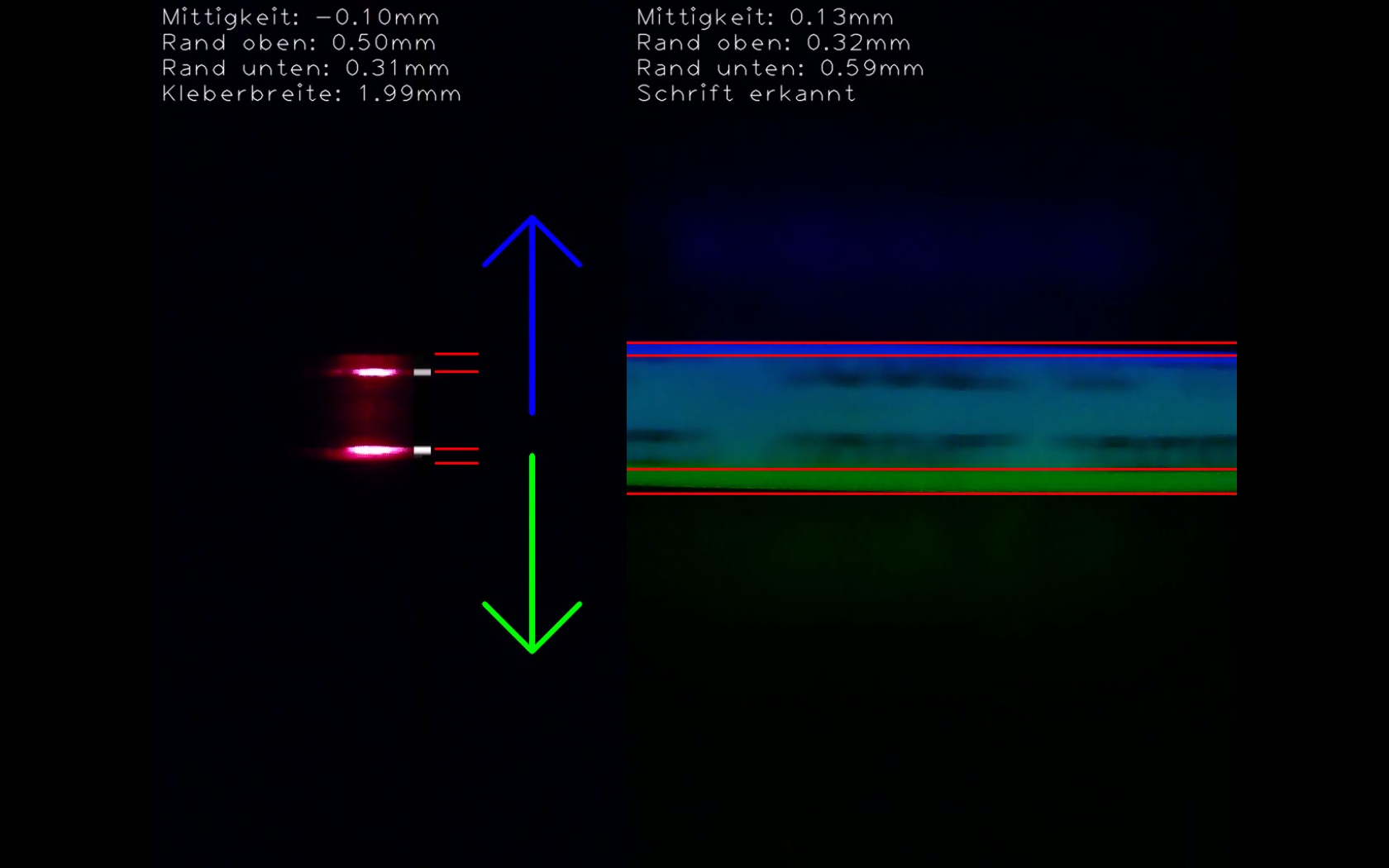

Das visuelle Messsystem dient der Vermessung bei zwei aufeinanderfolgenden Produktionsschritten. Zum einen wird die Mittigkeit eines, zunächst auf das Deckpapier aufgetragenen, Heißklebers vermessen. Nachdem das Deckpapier dann auf die Dichtung aufgebracht wurde, wird auch hier die Mittigkeit gemessen. Die dazu verwendeten Kameramodule lassen sich zum Rüsten der Anlage öffnen.
Wie aus der Abbildung 1 ersichtlich wird, ist der Visualisierungsrechner, der auch gleichzeitig die Bildverarbeitung übernimmt, per USB mit den beiden Kameramodulen verbunden. Das eine Modul ist in Produktionsrichtung gesehen, direkt hinter dem Klebeauftrag positioniert. Das andere Modul folgt dicht auf den Papierauftrag. Per Profinet ist der Rechner dann mit einer übergeordneten Steuerung verbunden.
Der Feeder stellt einem Roboter je 2x4 Aluminiumleisten zur Verfügung, die es aus einem vorher bestückten Magazin nach oben heraus fährt. Die Einbindung erfolgt in eine Fertigungsstraße. Das Gerät meldet zur übergeordneten Steuerung per potenzialfreien Schließerkontakt die Betriebsbereitschaft. Abgesehen vom Laden/Entladen ist die Funktion autonom.
